X3D Model Documentation: CadDesignPatternExampleBushing.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.2//EN" "https://www.web3d.org/specifications/x3d-3.2.dtd">
  3  <X3D profile='CADInterchange' version='3.2'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.2.xsd'>
  4       <head>
  5            <component level='2' name='CADGeometry'/>
  6            <component level='2' name='Geometry2D'/>
  7            <component level='1' name='EnvironmentalEffects'/>
  8            <component level='4' name='Shape'/>
  9            <meta name='title' content='CadDesignPatternExampleBushing.x3d'/>
 10            <meta name='description' content='Design pattern examples demonstrating proper hierarchy of CAD nodes: CADLayer, CADAssembly, CADPart, and then CADFace.'/>
 11            <meta name='creator' content='Vince Marchetti, Don Brutzman'/>
 12            <meta name='translator' content='Xj3D, http://www.xj3d.org'/>
 13            <meta name='created' content='24 June 2012'/>
 14            <meta name='modified' content='2 September 2024'/>
 15            <meta name='Image' content='CadDesignPatternExampleBushingInstantReality.png'/>
 16            <meta name='Image' content='CadDesignPatternExampleBushingBsContact.png'/>

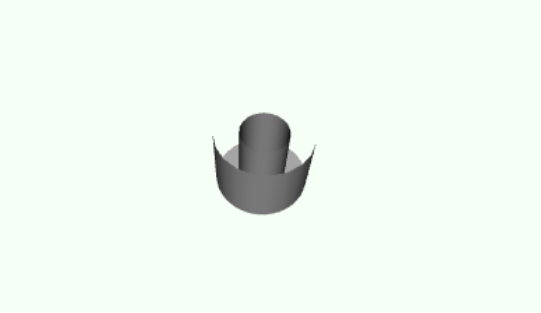

 17            <meta name='Image' content='CadDesignPatternExampleBushingCobweb.png'/>

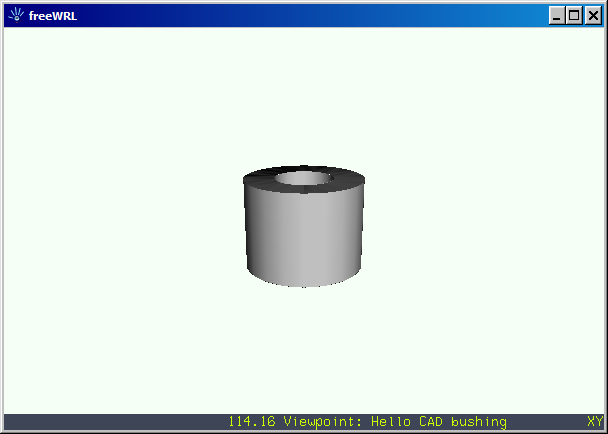

 18            <meta name='Image' content='CadDesignPatternExampleBushingFreeX3d.png'/>
 19            <meta name='Image' content='CadDesignPatternExampleBushingInstantReality.png'/>

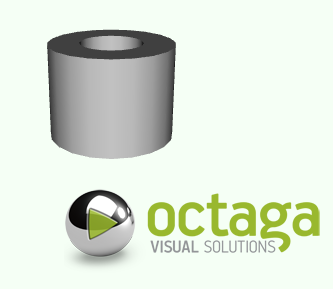

 20            <meta name='Image' content='CadDesignPatternExampleBushingOctagaVs.png'/>

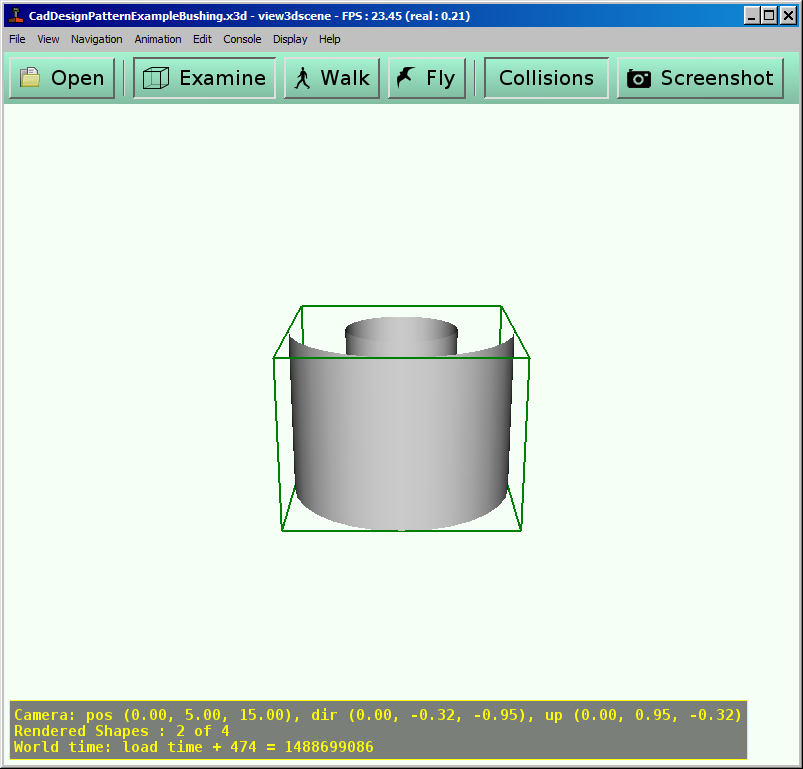

 21            <meta name='Image' content='CadDesignPatternExampleBushingView3dscene.png'/>

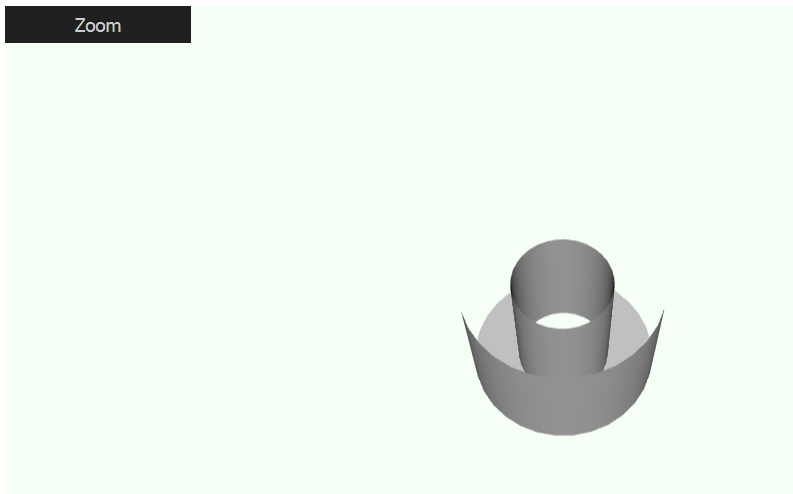

 22            <meta name='Image' content='CadDesignPatternExampleBushingX3dom.png'/>

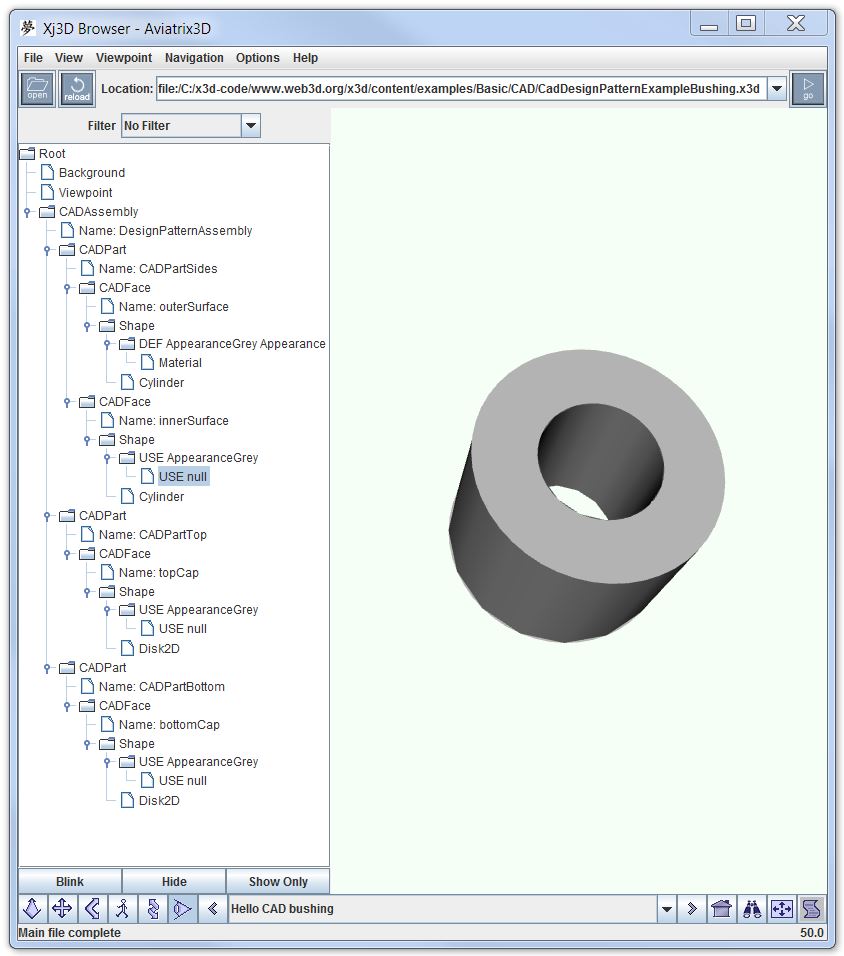

 23            <meta name='Image' content='CadDesignPatternExampleBushingXj3d.png'/>
 24            <meta name='reference' content='https://www.web3d.org/member-only/mantis/view.php?id=528'/>
 25            <meta name='reference' content='https://www.web3d.org/files/specifications/19775-1/V3.3/Part01/components/CADGeometry.html'/>
 26            <meta name='subject' content='X3D CAD CADInterchange profile'/>
 27            <meta name='identifier' content='https://www.web3d.org/x3d/content/examples/Basic/CAD/CadDesignPatternExampleBushing.x3d'/>
 28            <meta name='generator' content='X3D-Edit 3.3, https://savage.nps.edu/X3D-Edit'/>
 29            <meta name='license' content='../license.html'/>
 30       </head>
<!--
<!-- -->

<!-- to top Index for DEF node: AppearanceGrey

Index for Viewpoint node: Viewpoint_1
-->
 31       <Scene>
 32            <WorldInfo title='CadDesignPatternExampleBushing.x3d'/>
 33            <Background skyColor='0.9607843 1 0.9607843'/>
 34            <Viewpoint description='Hello CAD bushing' orientation='1 0 0 -0.321751' position='0 5 15'/>
 35            <CADAssembly name='DesignPatternAssembly'>
 36                 <CADPart name='CADPartSides'>
 37                      <!-- the rotation and translation attributes serve to position the bushing within the assembly -->
 38                      <CADFace name='outerSurface'>
 39                           <Shape containerField='shape'>
 40                                <!-- note solid='true' and so one-sided external rendering only -->
 41                                <Cylinder bottom='false' height='3' radius='2' top='false'/>
 42
                              <!-- Appearance AppearanceGrey is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='AppearanceGrey'>
 43                                     <Material/>
 44                                </Appearance>
 45                           </Shape>
 46                      </CADFace>
 47                      <CADFace name='innerSurface'>
 48                           <Shape containerField='shape'>
 49                                <!-- note solid='false' and so two-sided internal + external rendering -->
 50                                <Cylinder bottom='false' height='3' solid='false' top='false'/>
 51                                <Appearance USE='AppearanceGrey'/>
 52                           </Shape>
 53                      </CADFace>
 54                 </CADPart>
 55                 <CADPart name='CADPartTop' rotation='1 0 0 1.5708' translation='0 1.5 0'>
 56                      <CADFace name='topCap'>
 57                           <Shape containerField='shape'>
 58                                <Disk2D innerRadius='1' outerRadius='2'/>
 59                                <Appearance USE='AppearanceGrey'/>
 60                           </Shape>
 61                      </CADFace>
 62                 </CADPart>
 63                 <CADPart name='CADPartBottom' rotation='-1 0 0 1.5708' translation='0 -1.5 0'>
 64                      <CADFace name='bottomCap'>
 65                           <Shape containerField='shape'>
 66                                <Disk2D innerRadius='1' outerRadius='2'/>
 67                                <Appearance USE='AppearanceGrey'/>
 68                           </Shape>
 69                      </CADFace>
 70                 </CADPart>
 71            </CADAssembly>
 72       </Scene>
 73  </X3D>
<!--
<!-- -->
