X3D Model Documentation: NurbsSwungSurfaceExample.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 4.0//EN" "https://www.web3d.org/specifications/x3d-4.0.dtd">
  3  <X3D profile='Interchange' version='4.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-4.0.xsd'>
  4       <head>
  5            <component level='3' name='NURBS'/>
  6            <meta name='title' content=' NurbsSwungSurfaceExample.x3d '/>
  7            <meta name='description' content='X3D Architecture example: NurbsSwungSurface demonstration.'/>
  8            <meta name='creator' content='Doug Sanden and Don Brutzman'/>
  9            <meta name='created' content='13 April 2022'/>
 10            <meta name='modified' content='28 September 2025'/>

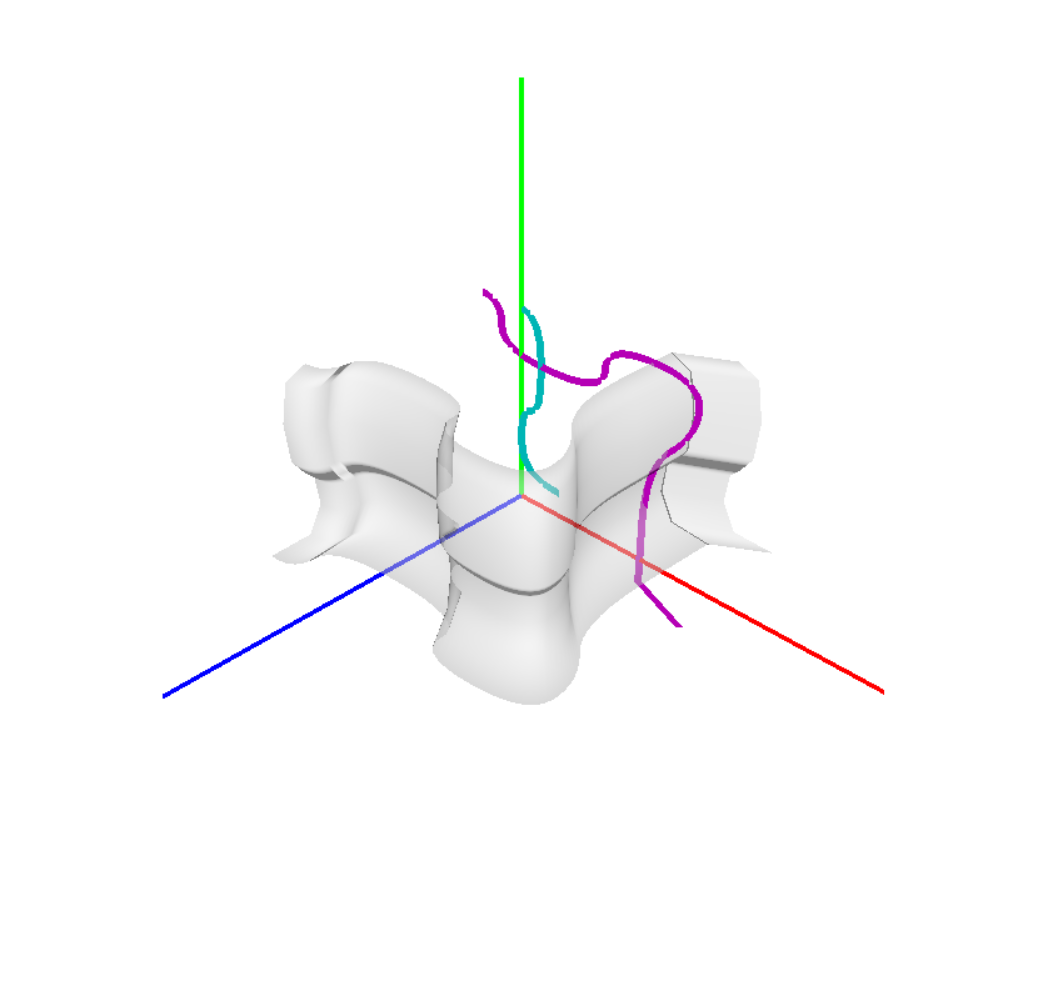

 11            <meta name='Image' content='NurbsSwungSurfaceExample.png'/>
 12            <meta name='specificationSection' content='X3D Architecture, 27 NURBS component, 27.4.11 NurbsSwungSurface'/>
 13            <meta name='specificationUrl' content='https://www.web3d.org/specifications/X3Dv4/ISO-IEC19775-1v4-IS/Part01/components/nurbs.html#NurbsSwungSurface'/>
 14            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Basic/X3dSpecifications/NurbsSwungSurfaceExample.x3d '/>
 15            <meta name='generator' content='X3D-Edit 4.0, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 16            <meta name='license' content='../license.html'/>
 17       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: CYAN, MAGENTA, PROFILE, TRAJECTORY

Index for Viewpoint node: Viewpoint_1
-->
 18       <Scene>
 19            <Group>
 20                 <Shape>
 21                      <LineSet vertexCount='2' containerField='geometry'>
 22                           <Coordinate point='0 0 0 4 0 0'/>
 23                      </LineSet>
 24                      <Appearance>
 25                           <Material emissiveColor='1 0 0'/>
 26                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 27                      </Appearance>
 28                 </Shape>
 29                 <Shape>
 30                      <LineSet vertexCount='2' containerField='geometry'>
 31                           <Coordinate point='0 0 0 0 4 0'/>
 32                      </LineSet>
 33                      <Appearance>
 34                           <Material emissiveColor='0 1 0'/>
 35                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 36                      </Appearance>
 37                 </Shape>
 38                 <Shape>
 39                      <LineSet vertexCount='2' containerField='geometry'>
 40                           <Coordinate point='0 0 0 0 0 4'/>
 41                      </LineSet>
 42                      <Appearance>
 43                           <Material emissiveColor='0 0 1'/>
 44                           <LineProperties linewidthScaleFactor='4' containerField='lineProperties'/>
 45                      </Appearance>
 46                 </Shape>
 47            </Group>
 48            <Background skyColor='1 1 1' transparency='1.0'/>
 49            <Viewpoint/>
 50            <Transform>
 51                 <Shape>
 52                      <Appearance>
 53                           <Material transparency='.5'/>
 54                      </Appearance>
 55                      <NurbsSwungSurface containerField='geometry'>
 56                           <NurbsCurve2D containerField='profileCurve' controlPoint='.5 .25 0 .25 0 1 .25 1 .25 2 0 2' knot='0 0 0 .25 .5 .75 1 1 1' tessellation='8' weight='1 1 1 1 1 1'/>
 57                           <NurbsCurve2D containerField='trajectoryCurve' controlPoint='2 -.5 1.5 -.25 1.5 -.25 1.5 1.0 2.0 1.5 2.0 2.0 1.0 2.0 1.0 1.5 -.25 1.5 -.25 2.0 -.5 2.0' knot='0 0 0 1 2 3 4 5 6 7 8 9 9 9' tessellation='8' weight='1 1 1 1 1 1 1 1 1 1 1'/>
 58                      </NurbsSwungSurface>
 59                 </Shape>
 60            </Transform>
 61            <Transform>
 62                 <Shape>
 63                      <Appearance>
 64                           <Material DEF='CYAN' diffuseColor='0 .8 .8'/>
 65                           <LineProperties linewidthScaleFactor='6' containerField='lineProperties'/>
 66                      </Appearance>
 67                      <!-- To convert a NurbsCurve2D control curve to a displayable NurbsCurve 1. rename element NurbsCurve2D -> NurbsCurve 2. cut controlPoint= field and paste into child node CoordinateDouble point field 3. edit point field adding a 3rd (z) = 0 to each xy point -->
 68                      <NurbsCurve DEF='PROFILE' knot='0 0 0 .25 .5 .75 1 1 1' weight='1 1 1 1 1 1' containerField='geometry'>
 69                           <CoordinateDouble containerField='controlPoint' point='.5 .25 0 0 .25 0 0 1 0 .25 1 0 .25 2 0 0 2 0'/>
 70                      </NurbsCurve>
 71                 </Shape>
 72                 <Shape>
 73                      <Appearance>
 74                           <Material DEF='MAGENTA' diffuseColor='.8 0 .8'/>
 75                           <LineProperties linewidthScaleFactor='6' containerField='lineProperties'/>
 76                      </Appearance>
 77                      <NurbsCurve DEF='TRAJECTORY' knot='0 0 0 1 2 3 4 5 6 7 8 9 9 9' weight='1 1 1 1 1 1 1 1 1 1 1' containerField='geometry'>
 78                           <CoordinateDouble containerField='controlPoint' point='2 -.5 0 1.5 -.25 0 1.5 -.25 0 1.5 1.0 0 2.0 1.5 0 2.0 2.0 0 1.0 2.0 0 1.0 1.5 0 -.25 1.5 0 -.25 2.0 0 -.5 2.0 0'/>
 79                      </NurbsCurve>
 80                 </Shape>
 81            </Transform>
 82       </Scene>
 83  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: CYAN, MAGENTA, PROFILE, TRAJECTORY

Index for Viewpoint node: Viewpoint_1
-->
X3D Tooltips element index: Appearance, Background, component, Coordinate, CoordinateDouble, Group, head, LineProperties, LineSet, Material, meta, NurbsCurve, NurbsCurve2D, NurbsSwungSurface, Scene, Shape, Transform, Viewpoint, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
