X3D Model Documentation: WISP.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Interactive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content=' WISP.x3d '/>
  6            <meta name='description' content='Wireless Internet Service Provider (WISP) project.'/>
  7            <meta name='creator' content='Mark P. Sullivan'/>
  8            <meta name='created' content='21 July 2003'/>
  9            <meta name='modified' content='20 October 2019'/>
 10            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/WISP/WISP.x3d '/>
 11            <meta name='generator' content='X3D-Edit 3.2, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 12            <meta name='license' content='../../license.html'/>
 13       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: antennaBase, backLeg, centerTower, CpeRadio, CrossBeam, crossBeams, FirstCpeRadio, FirstHouse, FirstMast, FirstRadio, frontLeg, ground, House, leftLeg, MoveUpAboveGround, RadioWithAntenna, rightLeg, SecondCpeRadio, SecondHouse, SecondMast, SecondRadio, ThirdCpeRadio, ThirdHouse, ThirdMast, ThirdRadio

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4, Viewpoint_5, Viewpoint_6, Viewpoint_7
-->
 14       <Scene>
 15            <WorldInfo title='WISP.x3d'/>
 16            <Transform DEF='MoveUpAboveGround' translation='0 22.5 0'>
 17                 <Transform translation='0 -12.5 0'>
 18                      <Shape DEF='centerTower'>
 19                           <Appearance>
 20                                <Material/>
 21                           </Appearance>
 22                           <Cylinder height='20' radius='.6'/>
 23                      </Shape>
 24                      <Transform DEF='leftLeg' translation='-2 0 0'>
 25                           <Shape>
 26                                <Appearance>
 27                                     <Material/>
 28                                </Appearance>
 29                                <Cylinder height='20' radius='.2'/>
 30                           </Shape>
 31                      </Transform>
 32                      <Transform DEF='rightLeg' translation='2 0 0'>
 33                           <Shape>
 34                                <Appearance>
 35                                     <Material/>
 36                                </Appearance>
 37                                <Cylinder height='20' radius='.2'/>
 38                           </Shape>
 39                      </Transform>
 40                      <Transform DEF='backLeg' translation='0 0 -2'>
 41                           <Shape>
 42                                <Appearance>
 43                                     <Material/>
 44                                </Appearance>
 45                                <Cylinder height='20' radius='.2'/>
 46                           </Shape>
 47                      </Transform>
 48                      <Transform DEF='frontLeg' translation='0 0 2'>
 49                           <Shape>
 50                                <Appearance>
 51                                     <Material/>
 52                                </Appearance>
 53                                <Cylinder height='20' radius='.2'/>
 54                           </Shape>
 55                      </Transform>
 56                      <Transform DEF='ground' translation='0 -10 0'>
 57                           <Shape>
 58                                <Appearance>
 59                                     <Material diffuseColor='0 1 0'/>
 60                                </Appearance>
 61                                <Box size='8 .1 8'/>
 62                           </Shape>
 63                      </Transform>
 64
                    <!-- Transform crossBeams is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                     <Transform DEF='crossBeams' rotation='0 1 0 .785' translation='1 0 1'>
 65                           <Transform rotation='0 0 1 .785' translation='0 8.586 0'>
 66
                              <!-- Shape CrossBeam is a DEF node that has 13 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5, USE_6, USE_7, USE_8, USE_9, USE_10, USE_11, USE_12, USE_13 -->
                               <Shape DEF='CrossBeam'>
 67                                     <Appearance>
 68                                          <Material/>
 69                                     </Appearance>
 70                                     <Box size='4 .2 .1'/>
 71                                </Shape>
 72                           </Transform>
 73                           <Transform rotation='0 0 1 -.785' translation='0 8.586 0'>
 74                                <Shape USE='CrossBeam'/>
 75                           </Transform>
 76                           <Transform rotation='0 0 1 .785' translation='0 5.7575 0'>
 77                                <Shape USE='CrossBeam'/>
 78                           </Transform>
 79                           <Transform rotation='0 0 1 -.785' translation='0 5.7575 0'>
 80                                <Shape USE='CrossBeam'/>
 81                           </Transform>
 82                           <Transform rotation='0 0 1 .785' translation='0 2.9291 0'>
 83                                <Shape USE='CrossBeam'/>
 84                           </Transform>
 85                           <Transform rotation='0 0 1 -.785' translation='0 2.9291 0'>
 86                                <Shape USE='CrossBeam'/>
 87                           </Transform>
 88                           <Transform rotation='0 0 1 .785' translation='0 -2.8284 0'>
 89                                <Shape USE='CrossBeam'/>
 90                           </Transform>
 91                           <Transform rotation='0 0 1 -.785' translation='0 -2.8284 0'>
 92                                <Shape USE='CrossBeam'/>
 93                           </Transform>
 94                           <Transform rotation='0 0 1 .785'>
 95                                <Shape USE='CrossBeam'/>
 96                           </Transform>
 97                           <Transform rotation='0 0 1 -.785'>
 98                                <Shape USE='CrossBeam'/>
 99                           </Transform>
100                           <Transform rotation='0 0 1 .785' translation='0 -5.6568 0'>
101                                <Shape USE='CrossBeam'/>
102                           </Transform>
103                           <Transform rotation='0 0 1 -.785' translation='0 -5.6568 0'>
104                                <Shape USE='CrossBeam'/>
105                           </Transform>
106                           <Transform rotation='0 0 1 .785' translation='0 -8.4852 0'>
107                                <Shape USE='CrossBeam'/>
108                           </Transform>
109                           <Transform rotation='0 0 1 -.785' translation='0 -8.4852 0'>
110                                <Shape USE='CrossBeam'/>
111                           </Transform>
112                      </Transform>
113                      <Transform translation='-2 0 -2'>
114                           <Transform USE='crossBeams'/>
115                      </Transform>
116                      <Transform rotation='0 1 0 1.57'>
117                           <Transform USE='crossBeams'/>
118                      </Transform>
119                 </Transform>
120                 <Transform DEF='antennaBase' rotation='0 1 0 0.785' translation='0 -2.45 0'>
121                      <Shape>
122                           <Appearance>
123                                <Material diffuseColor='.8 .8 .8'/>
124                           </Appearance>
125                           <Box size='4 .1 4'/>
126                      </Shape>
127                 </Transform>
128                 <Transform DEF='FirstMast' translation='1 -.9 -1.7'>
129                      <Shape>
130                           <Appearance>
131                                <Material diffuseColor='.8 .8 .8'/>
132                           </Appearance>
133                           <Cylinder height='3' radius='.05'/>
134                      </Shape>
135                 </Transform>
136                 <Transform DEF='ThirdMast' translation='-2.5 -.9 0'>
137                      <Shape>
138                           <Appearance>
139                                <Material diffuseColor='.8 .8 .8'/>
140                           </Appearance>
141                           <Cylinder height='3' radius='.05'/>
142                      </Shape>
143                 </Transform>
144                 <Transform DEF='SecondMast' translation='1 -.9 1.7'>
145                      <Shape>
146                           <Appearance>
147                                <Material diffuseColor='.8 .8 .8'/>
148                           </Appearance>
149                           <Cylinder height='3' radius='.05'/>
150                      </Shape>
151                 </Transform>
152            </Transform>
153            <Group>
154                 <Transform DEF='FirstRadio' rotation='0 1 0 2.5' translation='1 22 -1.8'>
155
                    <!-- Inline RadioWithAntenna is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                     <Inline DEF='RadioWithAntenna'   url=' "RadioWithAntenna.x3d" "https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/WISP/RadioWithAntenna.x3d" "RadioWithAntenna.wrl" "https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/WISP/RadioWithAntenna.wrl" '/>
156                 </Transform>
157                 <Transform DEF='ThirdRadio' rotation='0 1 0 -1.5' translation='-2.58 22 0.07'>
158                      <Inline USE='RadioWithAntenna'/>
159                 </Transform>
160                 <Transform DEF='SecondRadio' rotation='0 1 0 .5' translation='1.1 22 1.75'>
161                      <Inline USE='RadioWithAntenna'/>
162                 </Transform>
163                 <Viewpoint description='Antenna Tower' orientation='-0.036 -0.971 -0.238 1.8804' position='-49.4 32.6 -8.1'/>
164            </Group>

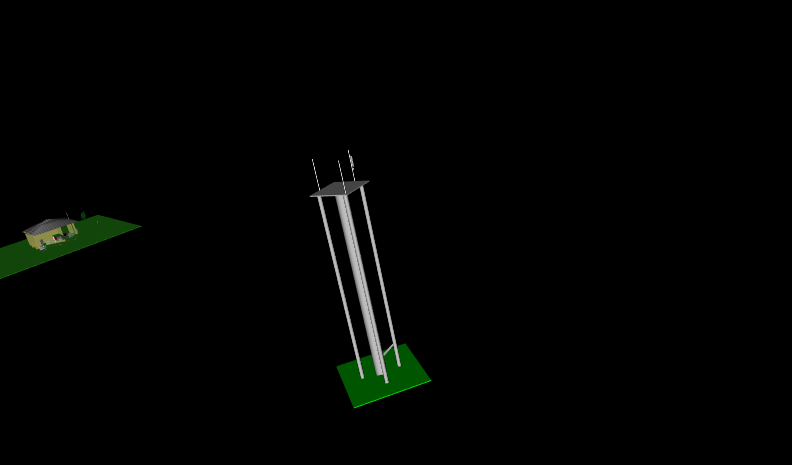

165            <Viewpoint description='1st Mast' orientation='-0.001 1 -0.004 2.2366' position='1.4 21.4 -2.2'/>
166            <Viewpoint description='2nd Mast' orientation='-0.072 0.994 0.076 0.4478' position='2.7 21.6 3.9'/>

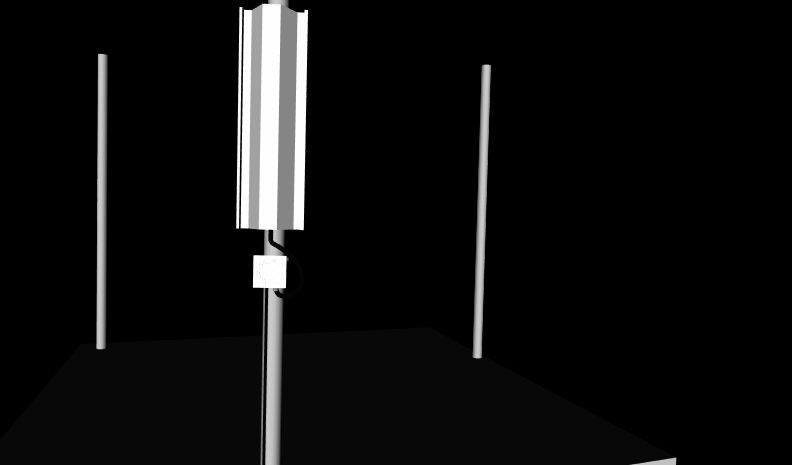

167            <Viewpoint description='3rd Mast' orientation='-0.004 -1 0.018 1.5572' position='-3.1 21.3 0.1'/>

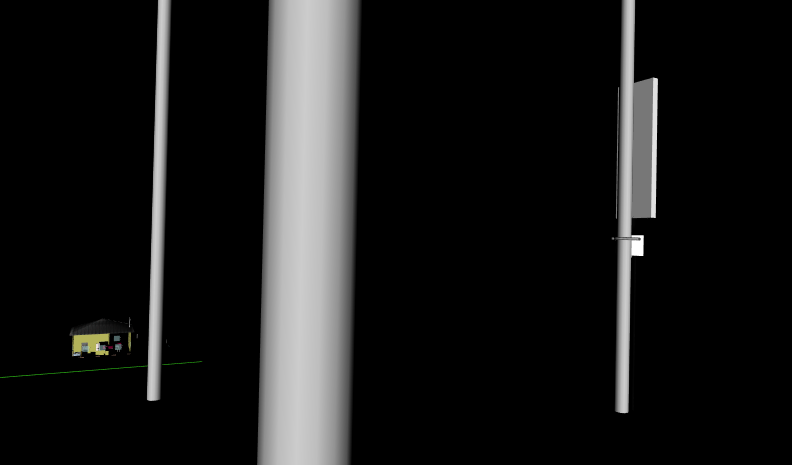

168            <Viewpoint description='1st CPE' orientation='0 -1 0 2.3119' position='29.4 5.4 24.7'/>
169            <Viewpoint description='3rd CPE' orientation='-0.163 0.983 -0.083 2.2154' position='102.4 5.5 -51.8'/>
170            <Viewpoint description='2nd CPE' orientation='0.124 -0.992 -0.022 2.7954' position='99.1 5 97.2'/>
171            <Group>
172                 <Transform DEF='FirstHouse' rotation='0 1 0 2.5' translation='30 0 25'>
173
                    <!-- Inline House is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                     <Inline DEF='House'   url=' "../../Buildings/HouseBarisAktop/House.x3d" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseBarisAktop/House.x3d" "../../Buildings/HouseBarisAktop/House.wrl" "https://www.web3d.org/x3d/content/examples/Savage/Buildings/HouseBarisAktop/House.wrl" '/>
174                 </Transform>
175                 <Transform DEF='SecondHouse' rotation='0 1 0 -1.5' translation='100 0 100'>
176                      <Inline USE='House'/>
177                 </Transform>
178                 <Transform DEF='ThirdHouse' rotation='0 1 0 .5' translation='100 0 -50'>
179                      <Inline USE='House'/>
180                 </Transform>
181            </Group>
182            <Group>
183                 <Transform DEF='FirstCpeRadio' rotation='0 1 0 -2.3' translation='30 6 25'>
184
                    <!-- Inline CpeRadio is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                     <Inline DEF='CpeRadio'   url=' "CpeRadioWithAntenna.x3d" "https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/WISP/CpeRadioWithAntenna.x3d" "CpeRadioWithAntenna.wrl" "https://www.web3d.org/x3d/content/examples/Savage/CommunicationsAndSensors/WISP/CpeRadioWithAntenna.wrl" '/>
185                 </Transform>
186                 <Transform DEF='SecondCpeRadio' rotation='0 1 0 -2.4' translation='100 6 100'>
187                      <Inline USE='CpeRadio'/>
188                 </Transform>
189                 <Transform DEF='ThirdCpeRadio' rotation='0 1 0 -1.1' translation='100 6 -50'>
190                      <Inline USE='CpeRadio'/>
191                 </Transform>
192            </Group>
193       </Scene>
194  </X3D>
<!--
<!-- -->
