X3D Model Documentation: TextureMapComparisonsCylinder.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Immersive' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content=' TextureMapComparisonsCylinder.x3d '/>
  6            <meta name='description' content='Compare ImageTexture mapping for a variety of geometry nodes. This is an excellent test scene for different X3D browsers.'/>
  7            <meta name='creator' content='Sungmin Kwon and Don Brutzman'/>
  8            <meta name='created' content='17 December 2017'/>
  9            <meta name='modified' content='21 January 2020'/>
 10            <meta name='reference' content=' TextureMapTesting.pdf '/>

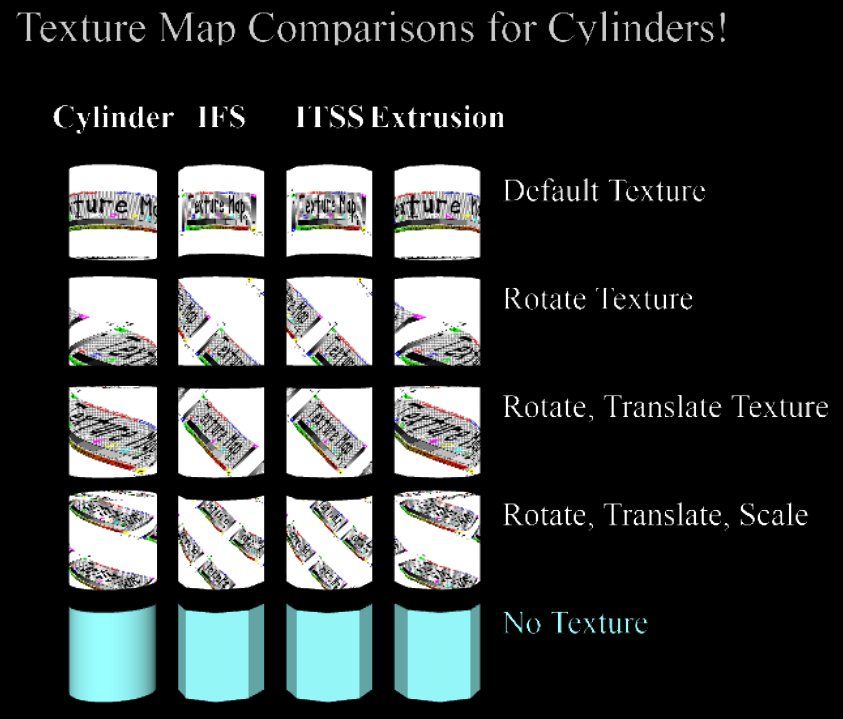

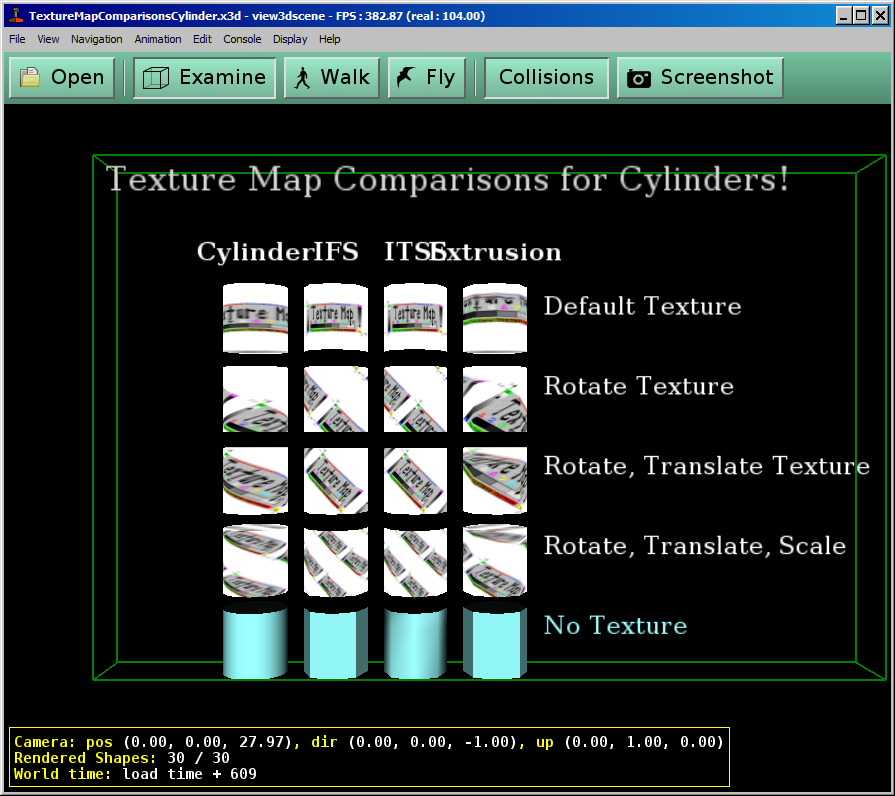

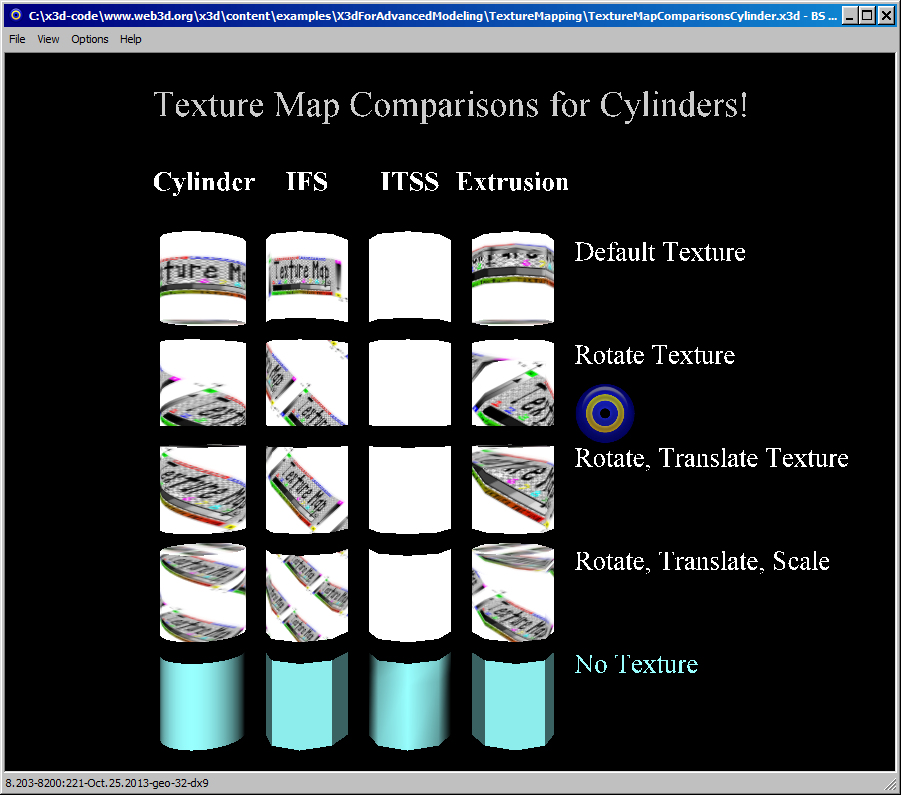

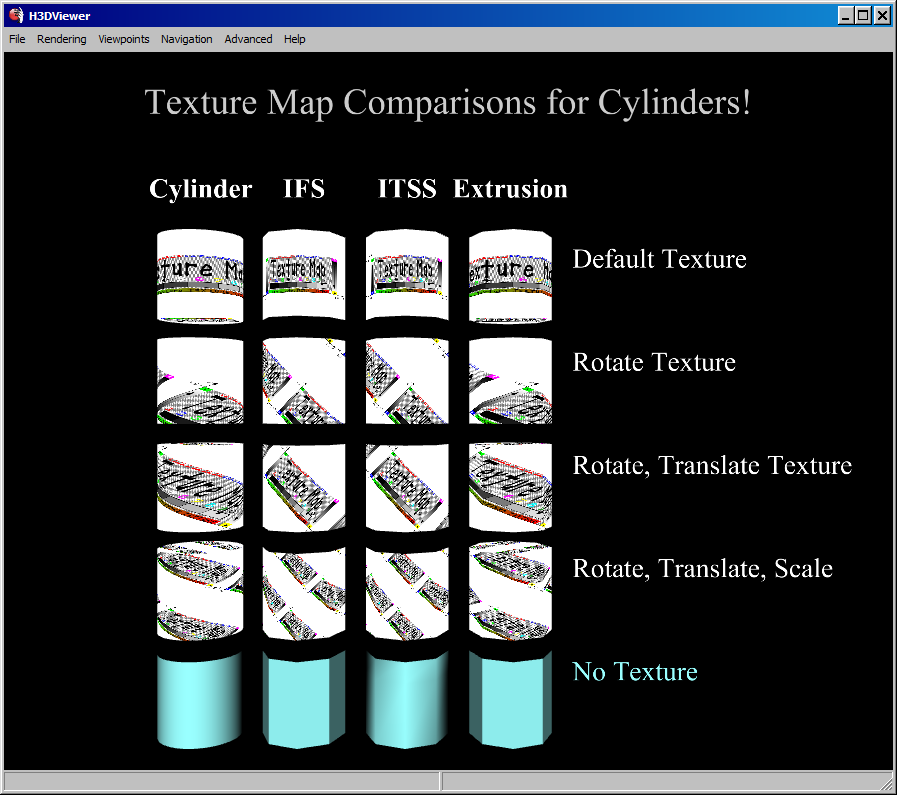

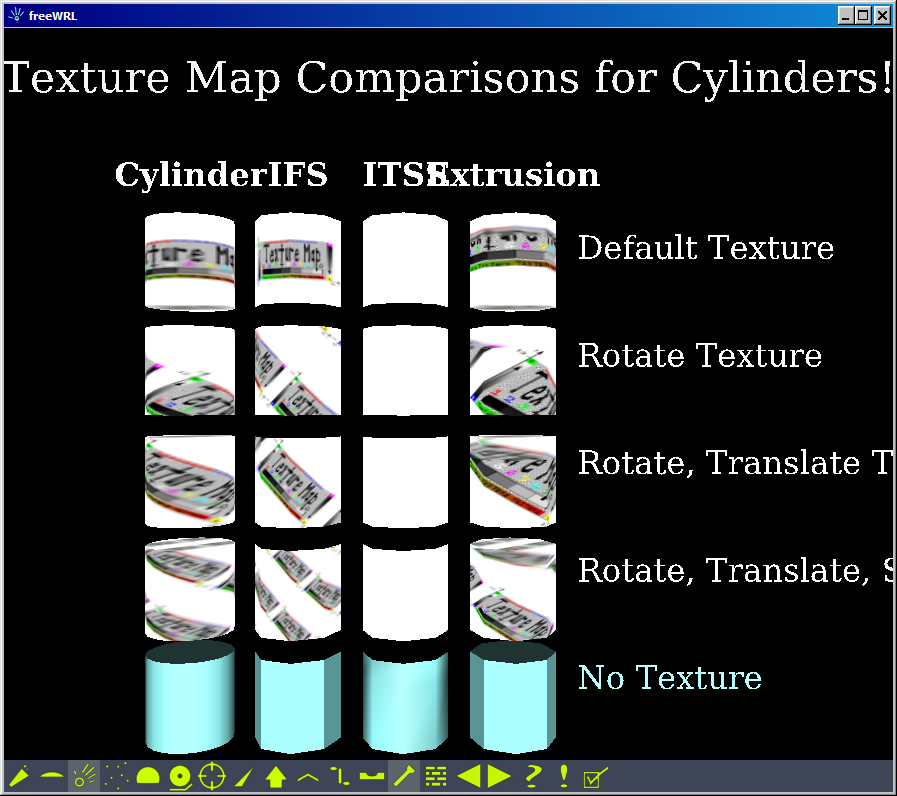

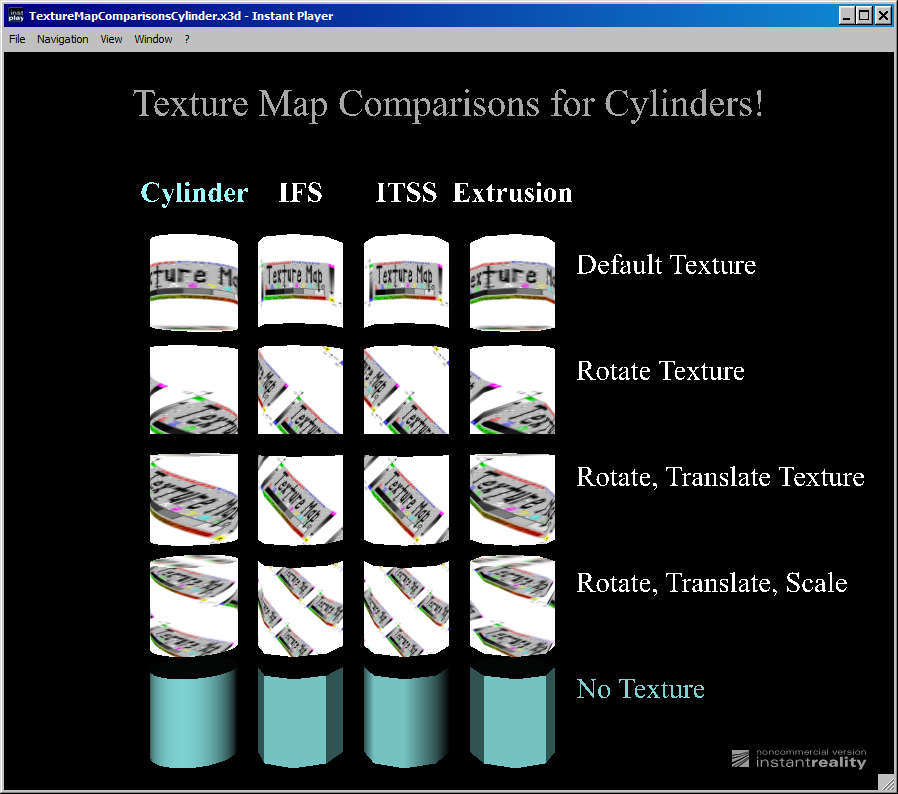

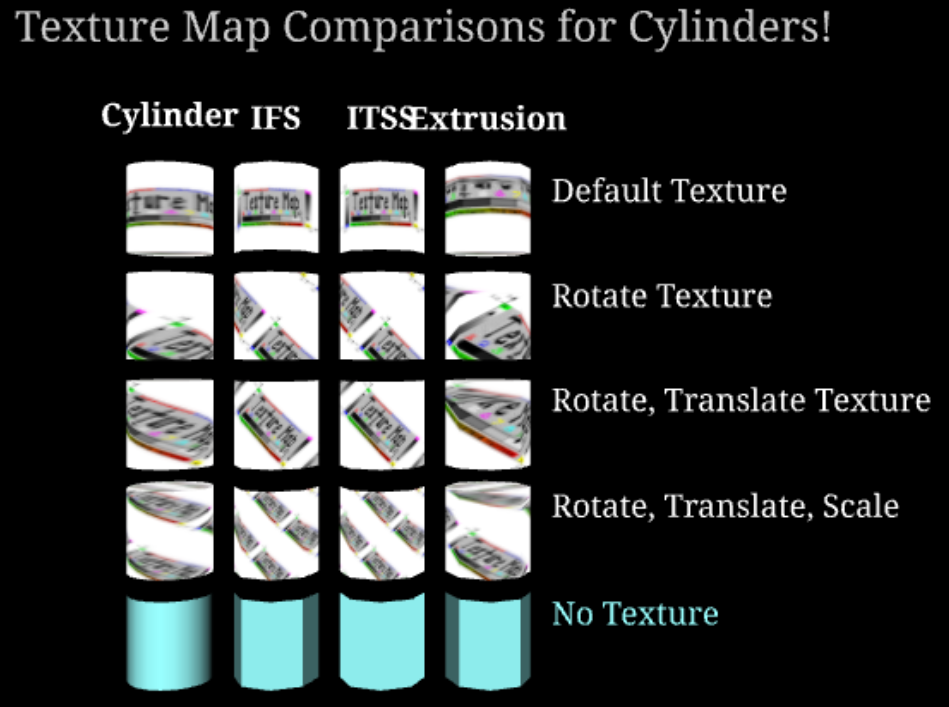

 11            <meta name='Image' content='TextureMapComparisonsCylinderX_ITE.png'/>
 12            <meta name='Image' content='TextureMapComparisonsCylinderX3DOM.png'/>
 13            <meta name='Image' content='TextureMapComparisonsCylinderBSContact.png'/>
 14            <meta name='Image' content='TextureMapComparisonsCylinderFreeWrl.png'/>
 15            <meta name='Image' content='TextureMapComparisonsCylinderH3DViewer.png'/>
 16            <meta name='Image' content='TextureMapComparisonsCylinderInstantReality.png'/>
 17            <meta name='Image' content='TextureMapComparisonsCylinderView3dScene.png'/>
 18            <meta name='Image' content='TextureMapComparisonsCylinderXj3D.png'/>
 19            <meta name='reference' content=' TextureMapComparisonsRectangle.x3d '/>
 20            <meta name='reference' content='https://www.web3d.org/x3d/content/examples/X3dSceneAuthoringHints.html#Images'/>
 21            <meta name='specificationSection' content='X3D Abstract Specification, 18.2.3 Texture coordinates'/>
 22            <meta name='specificationUrl' content='https://www.web3d.org/specifications/X3Dv4/ISO-IEC19775-1v4-IS/Part01/components/texturing.html#Texturecoordinates'/>
 23            <meta name='Image' content='https://www.web3d.org/documents/specifications/19775-1/V3.3/Images/ImageTexture.gif'/>
 24            <meta name='identifier' content=' https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/TextureMapping/TextureMapComparisonsCylinder.x3d '/>
 25            <meta name='generator' content='X3D-Edit 3.3, https://www.web3d.org/x3d/tools/X3D-Edit'/>
 26            <meta name='license' content='../license.html'/>
 27       </head>
<!--
<!-- -->
<!-- to top DEF nodes index: AppearanceNoTexture, BaseExtrusionShape, BaseIFS, BaseITSS, CenterFontStyle, CsForCylinder, DefaultAppearance, DefaultMaterial, LeftFontStyle, SpecificationTexture, TextureAppearance, TextureRotate, TextureScale, TextureTranslate, Title, Viewpoint1

Index for Viewpoint node: Viewpoint1
-->
 28       <Scene>
 29            <WorldInfo title='TextureMapComparisonsCylinder.x3d'/>
 30            <Viewpoint DEF='Viewpoint1' description='default view' position='0 0 21'/>
 31            <!-- == === ==== 1st row -->
 32            <Transform translation='0 0.2 0'>
 33                 <!-- Cylinder -->
 34                 <Transform translation='0 3 0'>
 35                      <Transform translation='-6 0 0'>
 36                           <Shape>
 37
                              <!-- Appearance TextureAppearance is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='TextureAppearance'>
 38
                                   <!-- ImageTexture SpecificationTexture is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <ImageTexture DEF='SpecificationTexture'   url=' "ImageTextureSpecificationSquare.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/TextureMapping/ImageTextureSpecificationSquare.png " '/>
 39                                </Appearance>
 40                                <Cylinder/>
 41                           </Shape>
 42                      </Transform>
 43                      <!-- Indexed Face Set -->
 44                      <Transform translation='-3.5 0 0'>
 45                           <Shape>
 46                                <Appearance USE='TextureAppearance'/>
 47
                              <!-- IndexedFaceSet BaseIFS is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <IndexedFaceSet DEF='BaseIFS' coordIndex='0 1 9 8 -1 1 2 10 9 -1 2 3 11 10 -1 3 4 12 11 -1 4 5 13 12 -1 5 6 14 13 -1 6 7 15 14 -1 7 0 8 15 -1 8 9 17 16 -1 9 10 18 17 -1 10 11 19 18 -1 11 12 20 19 -1 12 13 21 20 -1 13 14 22 21 -1 14 15 23 22 -1 15 8 16 23 -1'>
 48
                                   <!-- Coordinate CsForCylinder is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <Coordinate DEF='CsForCylinder' point='0 -1 1 0.707 -1 0.707 1 -1 0 0.707 -1 -0.707 0 -1 -1 -0.707 -1 -0.707 -1 -1 0 -0.707 -1 0.707 0 0.5 1 0.707 0.5 0.707 1 0.5 0 0.707 0.5 -0.707 0 0.5 -1 -0.707 0.5 -0.707 -1 0.5 0 -0.707 0.5 0.707 0 1 1 0.707 1 0.707 1 1 0 0.707 1 -0.707 0 1 -1 -0.707 1 -0.707 -1 1 0 -0.707 1 0.707'/>
 49                                </IndexedFaceSet>
 50                           </Shape>
 51                      </Transform>
 52                      <!-- Indexed Triangle Strip Set -->
 53                      <Transform translation='-1 0 0'>
 54                           <Shape>
 55                                <Appearance USE='TextureAppearance'/>
 56
                              <!-- IndexedTriangleStripSet BaseITSS is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <IndexedTriangleStripSet DEF='BaseITSS' ccw='true' colorPerVertex='true' index='8 0 9 1 10 2 11 3 12 4 13 5 14 6 15 7 8 0 -1 16 8 17 9 18 10 19 11 20 12 21 13 22 14 23 15 16 8 -1' normalPerVertex='true' solid='true' containerField='geometry'>
 57                                     <Coordinate USE='CsForCylinder'/>
 58                                </IndexedTriangleStripSet>
 59                           </Shape>
 60                      </Transform>
 61                      <!-- Extrusion -->
 62                      <Transform translation='1.5 0 0'>
 63                           <Shape>
 64                                <Appearance USE='TextureAppearance'/>
 65
                              <!-- Extrusion BaseExtrusionShape is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                               <Extrusion DEF='BaseExtrusionShape' crossSection='0 -1 -0.707 -0.707 -1 0 -0.707 0.707 0 1 0.707 0.707 1 0 0.707 -0.707 0 -1' spine='0 -1 0 0 0.5 0 0 1 0'>
 66                                     <!-- spine is open, crossSection is closed -->
 67                                </Extrusion>
 68                           </Shape>
 69                      </Transform>
 70                 </Transform>
 71                 <!-- == === ==== 2nd row -->
 72                 <!-- Cylinder -->
 73                 <Transform translation='0 0.5 0'>
 74                      <Transform translation='-6 0 0'>
 75                           <Shape>
 76
                              <!-- Appearance TextureRotate is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='TextureRotate'>
 77                                     <ImageTexture USE='SpecificationTexture'/>
 78                                     <TextureTransform rotation='0.8'/>
 79                                </Appearance>
 80                                <Cylinder/>
 81                           </Shape>
 82                      </Transform>
 83                      <!-- Indexed Face Set -->
 84                      <Transform translation='-3.5 0 0'>
 85                           <Shape>
 86                                <Appearance USE='TextureRotate'/>
 87                                <IndexedFaceSet USE='BaseIFS'/>
 88                           </Shape>
 89                      </Transform>
 90                      <!-- Indexed Triangle Strip Set -->
 91                      <Transform translation='-1 0 0'>
 92                           <Shape>
 93                                <Appearance USE='TextureRotate'/>
 94                                <IndexedTriangleStripSet USE='BaseITSS' containerField='geometry'/>
 95                           </Shape>
 96                      </Transform>
 97                      <!-- Extrusion -->
 98                      <Transform translation='1.5 0 0'>
 99                           <Shape>
100                                <Appearance USE='TextureRotate'/>
101                                <Extrusion USE='BaseExtrusionShape'/>
102                           </Shape>
103                      </Transform>
104                 </Transform>
105                 <!-- == === ==== 3rd row -->
106                 <!-- Cylinder -->
107                 <Transform translation='0 -2 0'>
108                      <Transform translation='-6 0 0'>
109                           <Shape>
110
                              <!-- Appearance TextureTranslate is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='TextureTranslate'>
111                                     <ImageTexture USE='SpecificationTexture'/>
112                                     <TextureTransform rotation='0.8' translation='0.2 -0.5'/>
113                                </Appearance>
114                                <Cylinder/>
115                           </Shape>
116                      </Transform>
117                      <!-- Indexed Face Set -->
118                      <Transform translation='-3.5 0 0'>
119                           <Shape>
120                                <Appearance USE='TextureTranslate'/>
121                                <IndexedFaceSet USE='BaseIFS'/>
122                           </Shape>
123                      </Transform>
124                      <!-- Indexed Triangle Strip Set -->
125                      <Transform translation='-1 0 0'>
126                           <Shape>
127                                <Appearance USE='TextureTranslate'/>
128                                <IndexedTriangleStripSet USE='BaseITSS' containerField='geometry'/>
129                           </Shape>
130                      </Transform>
131                      <!-- Extrusion -->
132                      <Transform translation='1.5 0 0'>
133                           <Shape>
134                                <Appearance USE='TextureTranslate'/>
135                                <Extrusion USE='BaseExtrusionShape'/>
136                           </Shape>
137                      </Transform>
138                 </Transform>
139                 <!-- == === ==== 4th row -->
140                 <!-- Cylinder -->
141                 <Transform translation='0 -4.5 0'>
142                      <Transform translation='-6 0 0'>
143                           <Shape>
144
                              <!-- Appearance TextureScale is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='TextureScale'>
145                                     <ImageTexture USE='SpecificationTexture'/>
146                                     <TextureTransform rotation='0.8' scale='2 2' translation='0.2 -0.5'/>
147                                </Appearance>
148                                <Cylinder/>
149                           </Shape>
150                      </Transform>
151                      <!-- Indexed Face Set -->
152                      <Transform translation='-3.5 0 0'>
153                           <Shape>
154                                <Appearance USE='TextureScale'/>
155                                <IndexedFaceSet USE='BaseIFS'/>
156                           </Shape>
157                      </Transform>
158                      <!-- Indexed Triangle Strip Set -->
159                      <Transform translation='-1 0 0'>
160                           <Shape>
161                                <Appearance USE='TextureScale'/>
162                                <IndexedTriangleStripSet USE='BaseITSS' containerField='geometry'/>
163                           </Shape>
164                      </Transform>
165                      <!-- Extrusion -->
166                      <Transform translation='1.5 0 0'>
167                           <Shape>
168                                <Appearance USE='TextureScale'/>
169                                <Extrusion USE='BaseExtrusionShape'/>
170                           </Shape>
171                      </Transform>
172                 </Transform>
173                 <!-- == === ==== 5th row -->
174                 <!-- Cylinder -->
175                 <Transform translation='0 -7 0'>
176                      <Transform translation='-6 0 0'>
177                           <Shape>
178
                              <!-- Appearance AppearanceNoTexture is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                               <Appearance DEF='AppearanceNoTexture'>
179                                     <Material diffuseColor='0.6 1 1'/>
180                                </Appearance>
181                                <Cylinder/>
182                           </Shape>
183                      </Transform>
184                      <!-- Indexed Face Set -->
185                      <Transform translation='-3.5 0 0'>
186                           <Shape>
187                                <Appearance USE='AppearanceNoTexture'/>
188                                <IndexedFaceSet coordIndex='0 1 9 8 -1 1 2 10 9 -1 2 3 11 10 -1 3 4 12 11 -1 4 5 13 12 -1 5 6 14 13 -1 6 7 15 14 -1 7 0 8 15 -1 8 9 17 16 -1 9 10 18 17 -1 10 11 19 18 -1 11 12 20 19 -1 12 13 21 20 -1 13 14 22 21 -1 14 15 23 22 -1 15 8 16 23 -1'>
189                                     <Coordinate USE='CsForCylinder'/>
190                                </IndexedFaceSet>
191                           </Shape>
192                      </Transform>
193                      <!-- Indexed Triangle Strip Set -->
194                      <Transform translation='-1 0 0'>
195                           <Shape>
196                                <Appearance USE='AppearanceNoTexture'/>
197                                <IndexedTriangleStripSet ccw='true' colorPerVertex='true' index='8 0 9 1 10 2 11 3 12 4 13 5 14 6 15 7 8 0 -1 16 8 17 9 18 10 19 11 20 12 21 13 22 14 23 15 16 8 -1' normalPerVertex='true' solid='true' containerField='geometry'>
198                                     <Coordinate USE='CsForCylinder'/>
199                                </IndexedTriangleStripSet>
200                           </Shape>
201                      </Transform>
202                      <!-- Extrusion -->
203                      <Transform translation='1.5 0 0'>
204                           <Shape>
205                                <Appearance USE='AppearanceNoTexture'/>
206                                <Extrusion USE='BaseExtrusionShape'/>
207                           </Shape>
208                      </Transform>
209                 </Transform>
210                 <!-- == === ==== Text -->
211                 <!-- Title -->
212                 <Transform translation='0 7 0'>
213                      <Shape>
214                           <Text DEF='Title' string='"Texture Map Comparisons for Cylinders!"'>
215                                <FontStyle justify='"MIDDLE" "FIRST"'/>
216                           </Text>
217                           <Appearance DEF='DefaultAppearance'>
218                                <Material DEF='DefaultMaterial'/>
219                           </Appearance>
220                      </Shape>
221                 </Transform>
222                 <!-- X axis : Geometry Index -->
223                 <Transform translation='0 5.2 0'>
224                      <!-- Cylinder -->
225                      <Transform translation='-6 0 0'>
226                           <Shape>
227                                <Text string='"Cylinder"'>
228
                                   <!-- FontStyle CenterFontStyle is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                    <FontStyle DEF='CenterFontStyle' justify='"MIDDLE" "MIDDLE"' size='0.75' style='BOLD'/>
229                                </Text>
230                           </Shape>
231                      </Transform>
232                      <!-- Indexed Face Set -->
233                      <Transform translation='-3.5 0 0'>
234                           <Shape>
235                                <Text string='"IFS"'>
236                                     <FontStyle USE='CenterFontStyle'/>
237                                </Text>
238                           </Shape>
239                      </Transform>
240                      <!-- Indexed Triangle Strip Set -->
241                      <Transform translation='-1 0 0'>
242                           <Shape>
243                                <Text string='"ITSS"'>
244                                     <FontStyle USE='CenterFontStyle'/>
245                                </Text>
246                           </Shape>
247                      </Transform>
248                      <!-- Extrusion -->
249                      <Transform translation='1.5 0 0'>
250                           <Shape>
251                                <Text string='"Extrusion"'>
252                                     <FontStyle USE='CenterFontStyle'/>
253                                </Text>
254                           </Shape>
255                      </Transform>
256                 </Transform>
257                 <!-- Y axis : Texture Description -->
258                 <Transform translation='3 3.5 0'>
259                      <Transform>
260                           <Shape>
261                                <Text string='"Default Texture"'>
262
                                   <!-- FontStyle LeftFontStyle is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                                    <FontStyle DEF='LeftFontStyle' justify='"BEGIN" "MIDDLE"' size='0.75'/>
263                                </Text>
264                           </Shape>
265                      </Transform>
266                      <Transform translation='0 -2.5 0'>
267                           <Shape>
268                                <Text string='"Rotate Texture"'>
269                                     <FontStyle USE='LeftFontStyle'/>
270                                </Text>
271                           </Shape>
272                      </Transform>
273                      <Transform translation='0 -5 0'>
274                           <Shape>
275                                <Text string='"Rotate, Translate Texture"'>
276                                     <FontStyle USE='LeftFontStyle'/>
277                                </Text>
278                           </Shape>
279                      </Transform>
280                      <Transform translation='0 -7.5 0'>
281                           <Shape>
282                                <Text string='"Rotate, Translate, Scale"'>
283                                     <FontStyle USE='LeftFontStyle'/>
284                                </Text>
285                           </Shape>
286                      </Transform>
287                      <Transform translation='0 -10 0'>
288                           <Shape>
289                                <Text string='"No Texture"'>
290                                     <FontStyle USE='LeftFontStyle'/>
291                                </Text>
292                                <Appearance>
293                                     <Material diffuseColor='0.6 1 1'/>
294                                </Appearance>
295                           </Shape>
296                      </Transform>
297                 </Transform>
298            </Transform>
299       </Scene>
300  </X3D>
<!--
<!-- -->
<!-- to top DEF nodes index: AppearanceNoTexture, BaseExtrusionShape, BaseIFS, BaseITSS, CenterFontStyle, CsForCylinder, DefaultAppearance, DefaultMaterial, LeftFontStyle, SpecificationTexture, TextureAppearance, TextureRotate, TextureScale, TextureTranslate, Title, Viewpoint1

Index for Viewpoint node: Viewpoint1
-->
X3D Tooltips element index: Appearance, Coordinate, Cylinder, Extrusion, FontStyle, head, ImageTexture, IndexedFaceSet, IndexedTriangleStripSet, Material, meta, Scene, Shape, Text, TextureTransform, Transform, Viewpoint, WorldInfo, X3D, plus documentation for accessType definitions, type definitions, XML data types, and field types
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/TextureMapping/TextureMapComparisonsCylinderIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/TextureMapping/TextureMapComparisonsCylinder.x3d -->

<!-- Color-coding legend: X3D terminology <X3dNode  DEF='idName' field='value'/> matches XML terminology <XmlElement  DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
-->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
