X3D Model Documentation: X3d4Cube.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2  <!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.3//EN" "https://www.web3d.org/specifications/x3d-3.3.dtd">
  3  <X3D profile='Interchange' version='3.3'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.3.xsd'>
  4       <head>
  5            <meta name='title' content='X3d4Cube.x3d'/>
  6            <meta name='creator' content='Don Brutzman'/>
  7            <meta name='creator' content='Anita Havele'/>
  8            <meta name='created' content='30 September 2020'/>
  9            <meta name='modified' content='30 September 2020'/>
 10            <meta name='description' content='Provides a cube-shaped model with interesting theme words for the Box of X3D Blog!'/>
 11            <meta name='reference' content='https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/CubeWithLabeledSides.x3d'/>
 12            <meta name='Image' content='logo/X3d4CubeImages.png'/>
 13            <meta name='drawing' content='logo/X3d4CubeImages.vsd'/>
 14            <meta name='drawing' content='https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/TestBoxImages.vsd'/>
 15            <meta name='identifier' content='https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/X3d4Cube.x3d'/>
 16            <meta name='generator' content='X3D-Edit 3.3, https://savage.nps.edu/X3D-Edit'/>
 17            <meta name='license' content='../license.html'/>
 18       </head>
<!--
<!-- -->

<!-- to top Index for DEF nodes: Back, Bottom, DefaultTextureCoordinate, Front, Left, Points, Right, Rotate180, RotateLeft, RotateRight, Top

Index for Viewpoint nodes: Viewpoint_1, Viewpoint_2, Viewpoint_3, Viewpoint_4, Viewpoint_5, Viewpoint_6
-->
 19       <Scene>
 20            <WorldInfo title='X3d4Cube.x3d'/>
 21            <Background skyColor='0.05 0.05 0.1'/>
 22            <Group>
 23                 <Viewpoint description='Front view' orientation='0 1 0 1.57' position='8 0 0'/>
 24                 <Shape DEF='Front'>
 25                      <IndexedFaceSet coordIndex='0 1 2 3' texCoordIndex='0 1 2 3'>
 26
                         <!-- Coordinate Points is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <Coordinate DEF='Points' point='1 1 1 1 -1 1 1 -1 -1 1 1 -1 -1 1 1 -1 -1 1 -1 -1 -1 -1 1 -1'/>
 27
                         <!-- TextureCoordinate DefaultTextureCoordinate is a DEF node that has 5 USE nodes: USE_1, USE_2, USE_3, USE_4, USE_5 -->
                          <TextureCoordinate DEF='DefaultTextureCoordinate' point='0 0 1 0 1 1 0 1'/>
 28                      </IndexedFaceSet>
 29                      <Appearance>
 30                           <ImageTexture   url=' "logo/frontGlTF.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/frontGlTF.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/frontGlTF.png " '/>
 31                           <!-- Possible variation: experiment with indices to as alternative to TextureTransform rotations -->
 32
                         <!-- TextureTransform RotateRight is a DEF node that has 2 USE nodes: USE_1, USE_2 -->
                          <TextureTransform DEF='RotateRight' rotation='-1.57'/>
 33                      </Appearance>
 34                 </Shape>
 35                 <Viewpoint description='Back view' orientation='0 1 0 -1.57' position='-8 0 0'/>
 36                 <Shape DEF='Back'>
 37                      <IndexedFaceSet coordIndex='7 6 5 4' texCoordIndex='0 1 2 3'>
 38                           <Coordinate USE='Points'/>
 39                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 40                      </IndexedFaceSet>
 41                      <Appearance>
 42                           <ImageTexture   url=' "logo/backWebGL.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/backWebGL.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/backWebGL.png " '/>
 43                           <TextureTransform USE='RotateRight'/>
 44                      </Appearance>
 45                 </Shape>

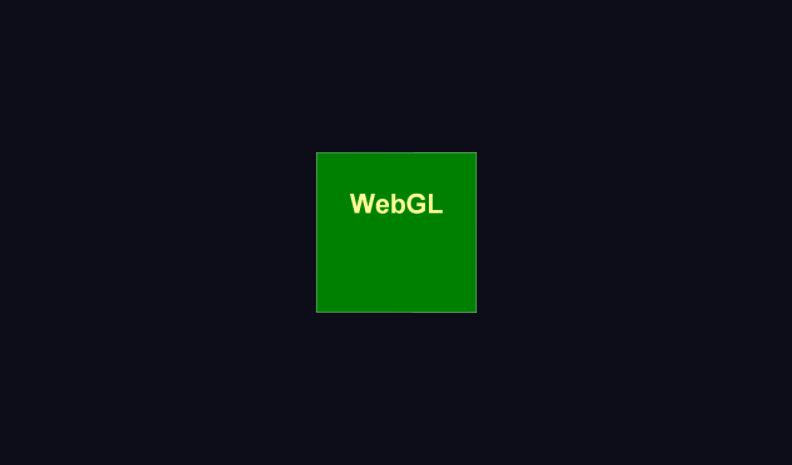

 46                 <Viewpoint description='Left view' orientation='0 1 0 3.1416' position='0 0 -8'/>
 47                 <Shape DEF='Left'>
 48                      <IndexedFaceSet coordIndex='3 2 6 7' texCoordIndex='0 1 2 3'>
 49                           <Coordinate USE='Points'/>
 50                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 51                      </IndexedFaceSet>
 52                      <Appearance>
 53                           <ImageTexture   url=' "logo/leftHTML5.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/leftHTML5.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/leftHTML5.png " '/>
 54                           <TextureTransform USE='RotateRight'/>
 55                      </Appearance>
 56                 </Shape>

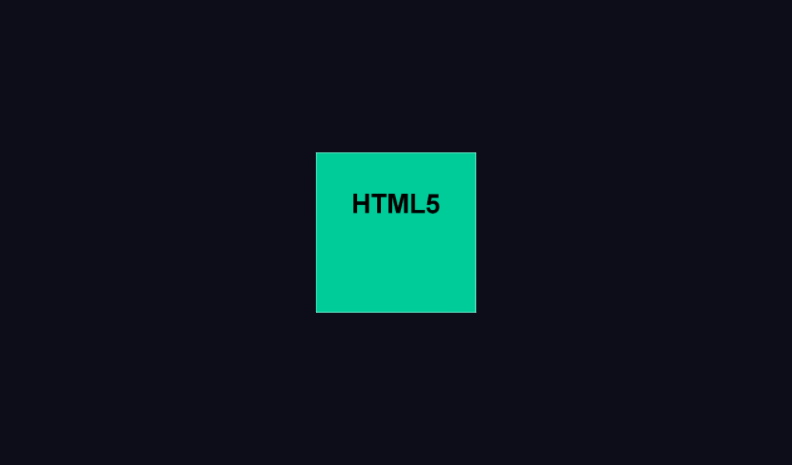

 57                 <Viewpoint description='Right view' position='0 0 8'/>
 58                 <Shape DEF='Right'>
 59                      <IndexedFaceSet coordIndex='0 4 5 1' texCoordIndex='0 1 2 3'>
 60                           <Coordinate USE='Points'/>
 61                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 62                      </IndexedFaceSet>
 63                      <Appearance>
 64                           <ImageTexture   url=' "logo/rightWebAudio.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/rightWebAudio.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/rightWebAudio.png " '/>
 65
                         <!-- TextureTransform Rotate180 is a DEF node that has 1 USE node: USE_1 -->
                          <TextureTransform DEF='Rotate180' rotation='3.14159'/>
 66                      </Appearance>
 67                 </Shape>

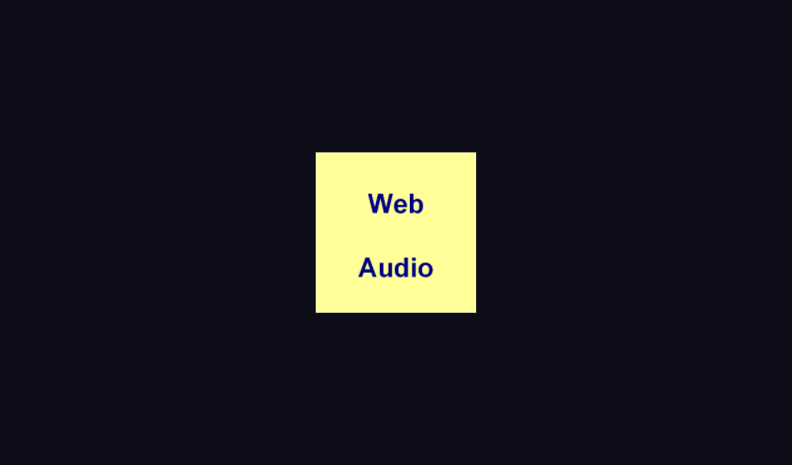

 68                 <Viewpoint description='Top view' orientation='1 0 0 -1.57' position='0 8 0'/>
 69                 <Shape DEF='Top'>
 70                      <IndexedFaceSet coordIndex='0 3 7 4' texCoordIndex='0 1 2 3'>
 71                           <Coordinate USE='Points'/>
 72                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 73                      </IndexedFaceSet>
 74                      <Appearance>
 75                           <ImageTexture   url=' "logo/topX3D4.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/topX3D4.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/topX3D4.png " '/>
 76                           <TextureTransform DEF='RotateLeft' rotation='1.57'/>
 77                      </Appearance>
 78                 </Shape>

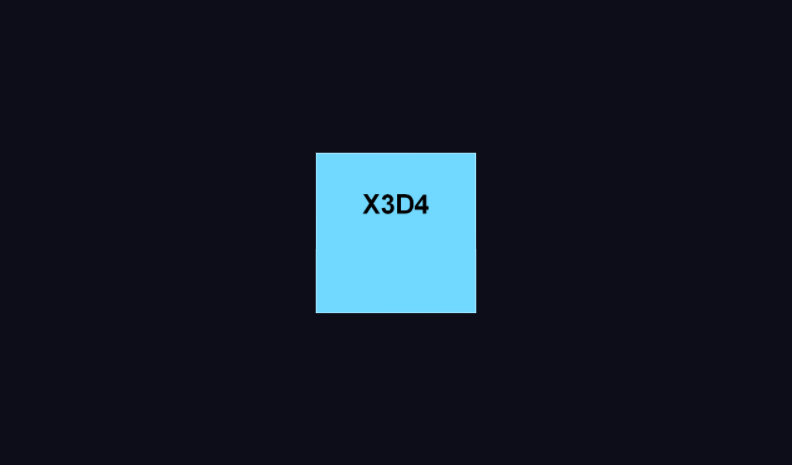

 79                 <Viewpoint description='Bottom view' orientation='1 0 0 1.57' position='0 -8 0'/>
 80                 <Shape DEF='Bottom'>
 81                      <IndexedFaceSet coordIndex='1 5 6 2' texCoordIndex='0 1 2 3'>
 82                           <Coordinate USE='Points'/>
 83                           <TextureCoordinate USE='DefaultTextureCoordinate'/>
 84                      </IndexedFaceSet>
 85                      <Appearance>
 86                           <ImageTexture   url=' "logo/bottomJoinWeb3D.png " "https://www.web3d.org/x3d/content/examples/X3dForAdvancedModeling/GeometricShapes/logo/bottomJoinWeb3D.png " "https://www.web3d.org/x3d/content/examples/Basic/Web3dOutreach/logo/bottomJoinWeb3D.png " '/>
 87                           <TextureTransform USE='Rotate180'/>
 88                      </Appearance>
 89                 </Shape>
 90            </Group>
 91       </Scene>
 92  </X3D>
<!--
<!-- -->
