X3D Model Documentation: Figure09_9DeskLampWithAxes.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content='Figure09_9DeskLampWithAxes.x3d'/>
  6            <meta name='creator' content='Figure 9.9, The VRML 2.0 Sourcebook, Copyright [1997] By Andrea L. Ames, David R. Nadeau, and John L. Moreland'/>
  7            <meta name='reference' content='http://www.wiley.com/legacy/compbooks/vrml2sbk/ch09/09fig09.htm'/>
  8            <meta name='translator' content='Don Brutzman'/>
  9            <meta name='created' content='12 August 2000'/>
 10            <meta name='Image' content='Figure09_9DeskLampWithAxes.SlideshowSnapshot.png'/>
 11            <meta name='description' content='A desk lamp with arm angles that can be adjusted using nested sensors, with coordinate axes superimposed to show X3D/VRML directions.'/>
 12            <meta name='identifier' content='https://www.web3d.org/x3d/content/examples/Vrml2Sourcebook/Chapter09SensingViewer/Figure09_9DeskLampWithAxes.x3d'/>
 13            <meta name='generator' content='X3D-Edit 3.3, https://savage.nps.edu/X3D-Edit'/>
 14            <meta name='license' content='../../license.html'/>
 15       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->

<!-- to top Index for DEF nodes: CoordinateAxes, FIRST_ARM_TRANSFORM, LAMP_ARM, LAMP_SHADE_TRANSFORM, LAMP_TRANSFORM, LIGHT_BROWN, MOVE_FIRST_ARM, MOVE_LAMP, MOVE_LAMP_SHADE, MOVE_SECOND_ARM, SECOND_ARM_TRANSFORM, WHITE

Index for Viewpoint node: Viewpoint_1
-->
 16       <Scene>
 17            <WorldInfo title='Figure09_9DeskLampWithAxes.x3d'/>

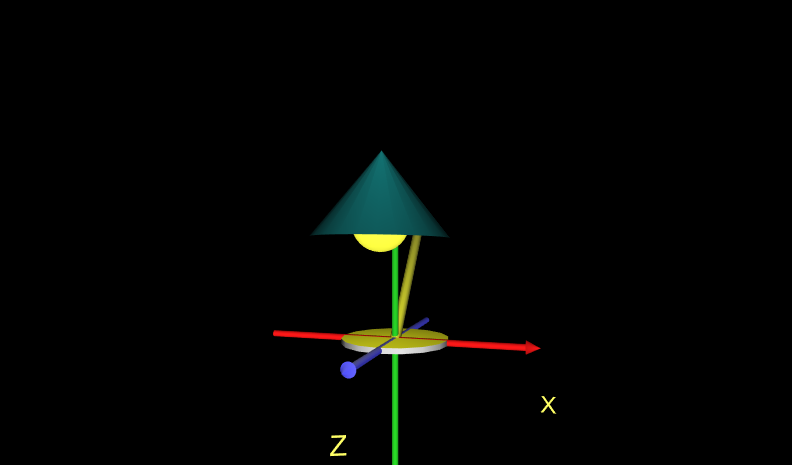

 18            <Viewpoint description='Desk lamp' orientation='0 1 0 0.29' position='0.3 0.2 1'/>
 19            <!-- First rotate PlaneSensor to horizontal XZ (Y = 0) plane -->
 20            <Transform rotation='1 0 0 1.57'>
 21
               <!-- ROUTE information for MOVE_LAMP node:  [from translation_changed to LAMP_TRANSFORM.set_translation ] -->
                <PlaneSensor DEF='MOVE_LAMP' description='drag to move lamp' maxPosition='0.1 0.1' minPosition='-0.1 -0.1'/>
 22
               <!-- ROUTE information for LAMP_TRANSFORM node:  [from MOVE_LAMP.translation_changed to set_translation ] -->
                <Transform DEF='LAMP_TRANSFORM'>
 23                      <!-- Note that we are connecting a chain of behavior engines in these ROUTEs. The event types passed via each ROUTE must each match. -->
 24                      < ROUTE  fromNode='MOVE_LAMP' fromField='translation_changed' toNode='LAMP_TRANSFORM' toField='set_translation'/>
 25                      <!-- Now rotate back so that actual geometry remains in original coordinate system -->
 26                      <Transform rotation='1 0 0 -1.57'>
 27                           <Shape>
 28                                <Cylinder height='0.01' radius='0.1'/>
 29                                <Appearance DEF='WHITE'>
 30                                     <Material diffuseColor='.9 .9 .9'/>
 31                                </Appearance>
 32                           </Shape>
 33                           <Group>
 34
                              <!-- ROUTE information for MOVE_FIRST_ARM node:  [from rotation_changed to FIRST_ARM_TRANSFORM.set_rotation ] -->
                               <SphereSensor DEF='MOVE_FIRST_ARM' description='rotate first arm' offset='1 0 0 -0.7'/>
 35
                              <!-- ROUTE information for FIRST_ARM_TRANSFORM node:  [from MOVE_FIRST_ARM.rotation_changed to set_rotation ] -->
                               <Transform DEF='FIRST_ARM_TRANSFORM' center='0 -0.15 0' rotation='1 0 0 -0.7' translation='0 0.15 0'>
 36                                     < ROUTE  fromNode='MOVE_FIRST_ARM' fromField='rotation_changed' toNode='FIRST_ARM_TRANSFORM' toField='set_rotation'/>
 37
                                   <!-- Shape LAMP_ARM is a DEF node that has 1 USE node: USE_1 -->
                                    <Shape DEF='LAMP_ARM'>
 38                                          <Appearance DEF='LIGHT_BROWN'>
 39                                               <Material diffuseColor='.6 .6 .2'/>
 40                                          </Appearance>
 41                                          <Cylinder height='0.3' radius='0.01'/>
 42                                     </Shape>
 43                                     <Group>
 44
                                        <!-- ROUTE information for MOVE_SECOND_ARM node:  [from rotation_changed to SECOND_ARM_TRANSFORM.set_rotation ] -->
                                         <SphereSensor DEF='MOVE_SECOND_ARM' description='rotate second arm' offset='1 0 0 1.9'/>
 45
                                        <!-- ROUTE information for SECOND_ARM_TRANSFORM node:  [from MOVE_SECOND_ARM.rotation_changed to set_rotation ] -->
                                         <Transform DEF='SECOND_ARM_TRANSFORM' center='0 -0.15 0' rotation='1 0 0 1.9' translation='0 0.3 0'>
 46                                               < ROUTE  fromNode='MOVE_SECOND_ARM' fromField='rotation_changed' toNode='SECOND_ARM_TRANSFORM' toField='set_rotation'/>
 47                                               <Shape USE='LAMP_ARM'/>
 48                                               <Group>
 49
                                                  <!-- ROUTE information for MOVE_LAMP_SHADE node:  [from rotation_changed to LAMP_SHADE_TRANSFORM.set_rotation ] -->
                                                   <SphereSensor DEF='MOVE_LAMP_SHADE' description='rotate lamp shade' offset='1 0 0 -1.25'/>
 50
                                                  <!-- ROUTE information for LAMP_SHADE_TRANSFORM node:  [from MOVE_LAMP_SHADE.rotation_changed to set_rotation ] -->
                                                   <Transform DEF='LAMP_SHADE_TRANSFORM' center='0 0.07 0' rotation='1 0 0 -1.25' translation='0 0.075 0'>
 51                                                         < ROUTE  fromNode='MOVE_LAMP_SHADE' fromField='rotation_changed' toNode='LAMP_SHADE_TRANSFORM' toField='set_rotation'/>
 52                                                         <Shape>
 53                                                              <Appearance>
 54                                                                   <Material diffuseColor='.1 .6 .6'/>
 55                                                              </Appearance>
 56                                                              <Cone bottom='false' bottomRadius='0.12' height='0.15'/>
 57                                                         </Shape>
 58                                                         <Transform translation='0 -0.05 0'>
 59                                                              <Shape>
 60                                                                   <Appearance>
 61                                                                        <Material diffuseColor='.4 .4 .1' emissiveColor='.8 .8 .2'/>
 62                                                                   </Appearance>
 63                                                                   <Sphere radius='0.05'/>
 64                                                              </Shape>
 65                                                              <SpotLight beamWidth='1.570796' color='.8 .8 .1' cutOffAngle='.785398' direction='0 -1 0'/>
 66                                                         </Transform>
 67                                                    </Transform>
 68                                               </Group>
 69                                          </Transform>
 70                                     </Group>
 71                                </Transform>
 72                           </Group>
 73                      </Transform>
 74                 </Transform>
 75            </Transform>
 76            <!-- Adding this Inline reference to another scene superimposes X3D/VRML coordinate system axes. -->
 77            <Transform scale='.25 .25 .25'>
 78                 <Inline DEF='CoordinateAxes'   url=' "../../X3dForWebAuthors/Chapter03Grouping/CoordinateAxes.x3d" "https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter03Grouping/CoordinateAxes.x3d" "https://savage.nps.edu/Savage/Tools/Authoring/CoordinateAxes.x3d" "../../X3dForWebAuthors/Chapter03Grouping/CoordinateAxes.wrl" "https://www.web3d.org/x3d/content/examples/X3dForWebAuthors/Chapter03Grouping/CoordinateAxes.wrl" "https://savage.nps.edu/Savage/Tools/Authoring/CoordinateAxes.wrl" '/>
 79            </Transform>
 80       </Scene>
 81  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->

<!-- to top Index for DEF nodes: CoordinateAxes, FIRST_ARM_TRANSFORM, LAMP_ARM, LAMP_SHADE_TRANSFORM, LAMP_TRANSFORM, LIGHT_BROWN, MOVE_FIRST_ARM, MOVE_LAMP, MOVE_LAMP_SHADE, MOVE_SECOND_ARM, SECOND_ARM_TRANSFORM, WHITE

Index for Viewpoint node: Viewpoint_1
-->
X3D Tooltips element index: Appearance, Cone, Cylinder, Group, head, Inline, Material, meta, PlaneSensor, ROUTE, Scene, Shape, Sphere, SphereSensor, SpotLight, Transform, Viewpoint, WorldInfo, X3D, accessType and type, XML data types, field types

Event Graph ROUTE Table entries with 4 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.

MOVE_FIRST_ARM
SphereSensor
rotation_changed
SFRotation
→
ROUTE
event to
(1)
FIRST_ARM_TRANSFORM
Transform
set_rotation
SFRotation

MOVE_LAMP_SHADE
SphereSensor
rotation_changed
SFRotation
→
ROUTE
event to
(1)
LAMP_SHADE_TRANSFORM
Transform
set_rotation
SFRotation

MOVE_SECOND_ARM
SphereSensor
rotation_changed
SFRotation
→
ROUTE
event to
(1)
SECOND_ARM_TRANSFORM
Transform
set_rotation
SFRotation

MOVE_LAMP
PlaneSensor
translation_changed
SFVec3f
→
ROUTE
event to
(1)
LAMP_TRANSFORM
Transform
set_translation
SFVec3f
Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
